主要功能特点

◇具有双向计量有功电能的功能，计度器显示;

◇具有RS485及红外通讯(选配)，可远程方便地抄出电能表的电量;

◇可设置或回抄:总电量、仪表常数、表地址、表密码等参数;

◇芯片内部具有看门狗系统，使数据更安全可靠，停电数据长久保存(连续停电可保存10年);

◇互相隔离的电源，分别为CPU、计量部分及RS485接口提供可靠的工作电源;

工作原理

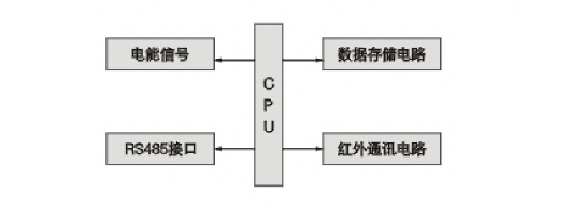

电能表由分压器取得电压采样信号，分流器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲，推动计度器显示电能值。同时通过CPU处理把电量等相关信息存储在存储器里，可通过RS485和红外通讯把信息读出。

安装与接线

1、电能表在出厂前经检验合格并加盖铅封，即可安装使用。电能表应安装在室内或户外表箱内，安装表的底座应固定在坚固，耐火的墙壁上，建议安装高度1.8米，使用环境为-25~+45℃，相对湿度不超过85%，空气中应无腐蚀气体。

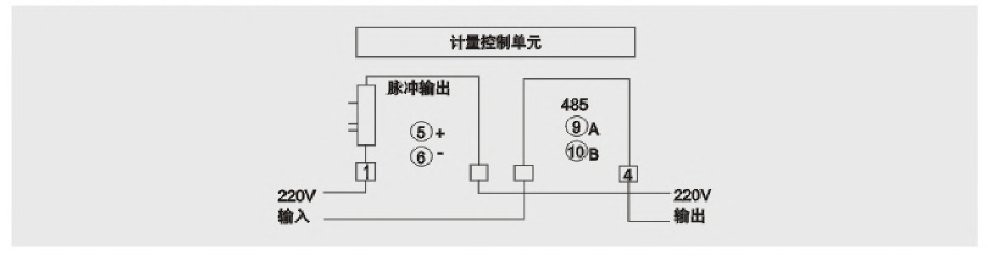

2、电能表应按接线图接线，①、②、③、④接线端最好用铜线或铜接线引入，⑤、⑥端为脉冲信号输出端，⑨、⑩端为RS485通讯接口。
